NewCubeMic-Pは、パーカッション系打楽器
を収音する為の、NewCubeMicになります。

¥25,000-(税込価格)

ご注文は、こちらへ お問い合わせ下さい。


パーカッションには、様々な形状の胴のものが存在し、それ毎に取り付け方を
変えておりますが、NewCubeMic本体部を安定固定させ、演奏に由り生じる
共振磁性パッドの共振をエレキ化収音する原理を根本に、設置をクリエイト
していって下さい。あなたのクリエイティビティが新たなエレキ打楽器の
誕生を創造する為に、このNewCubeMic-Pを提供させて頂きます。

※ ー 設置可能なパーカッションの種類 ー ※

単一ヘッドのタム。ロートタム。ティンバレス。コンガ。ボンゴ。
ダラブッカ。ジャンベ。 クイーカ。タブラ。フレームドラム。
パンディロ。タンバリン。タンボリン。カホン等。


NewCubeMic-Pの設置方法


*−*−*−*−*−*−*−*−*−*−*−*−*−*−*−*−*−*−*

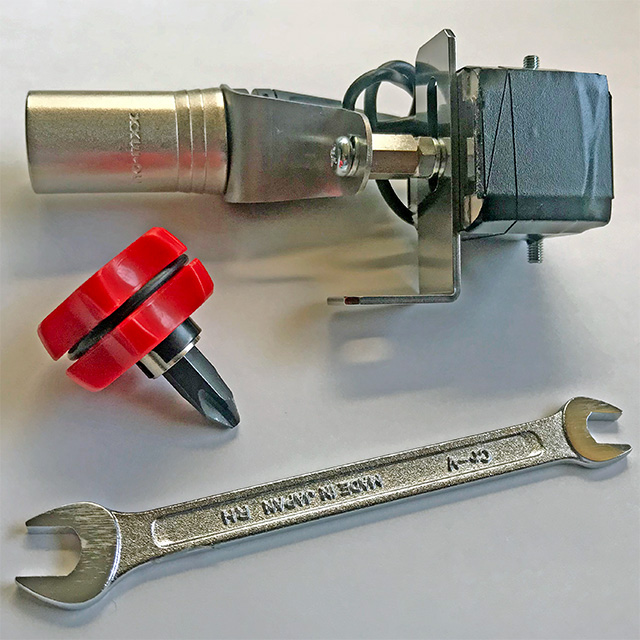

1. 先ずは、道具をそろえる。

NewCubeMic-Pは、凡ゆるパーカッションに取り付けられるように解体と組み立てを
容易に出来るタイプのNewCubeMicです。 その解体と組み立てに不可欠なのが、

1.サイズ7のスパナ等  (M4のナット、長ナットの為に必要)
2.+ドライバー    (ネジを弛めたり、締めたりするのに必要)
3. ウルトラ多用途SUクリア(共振磁性パッドの接着に必要)

もし所有していない場合は、事前にDIY店等にて、ご購入をお願い申し上げます。

*−*−*−*−*−*−*−*−*−*−*−*−*−*−*−*−*−*−*

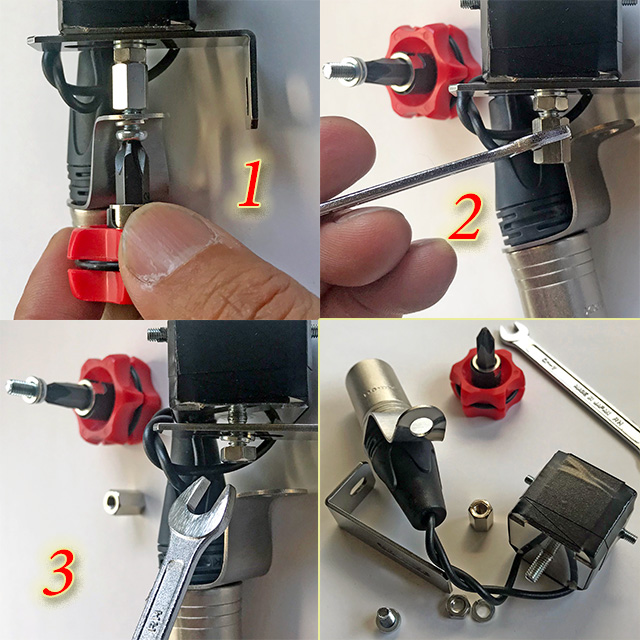

2. NewCubeMic-Pを解体する。

最初にドライバーで、キヤノン端子をジョイントしているネジを外します。
次にスパナー等でM4の長ナットを弛めて外し、更にナットも外して、
L字型ジョイント部を外します。   NewCubeMic-Pは、凡ゆる
パーカッションに取り付け可能とする為に、軽量コンパクトながら、
いろんな取り付け加工の可能性を広げられる構成にしてあります。

*−*−*−*−*−*−*−*−*−*−*−*−*−*−*−*−*−*−*

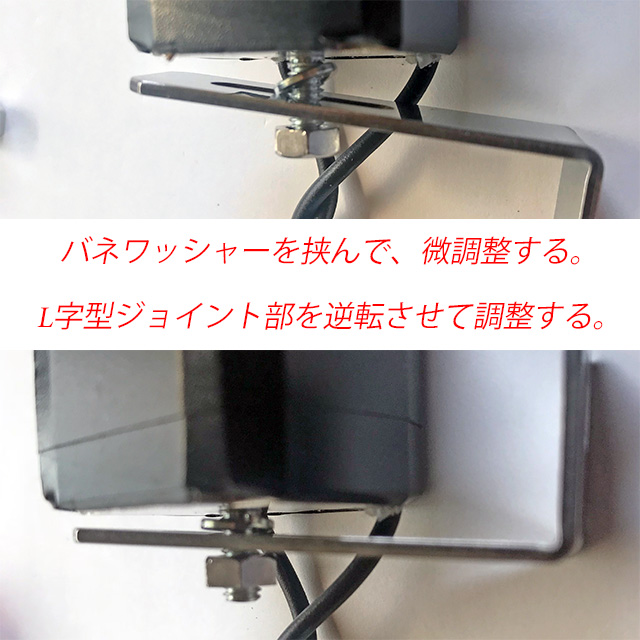

3. 設置時の位置調整の例

L字型ジョイント部自体に長○穴があり、上下3mm程度の微調整ができます。

でもそれでも微妙に届かない場合は、バネワッシャーを挟んだり、
L字型ジョイント部を逆転させたりして、
取り付け用のネジに固定します。

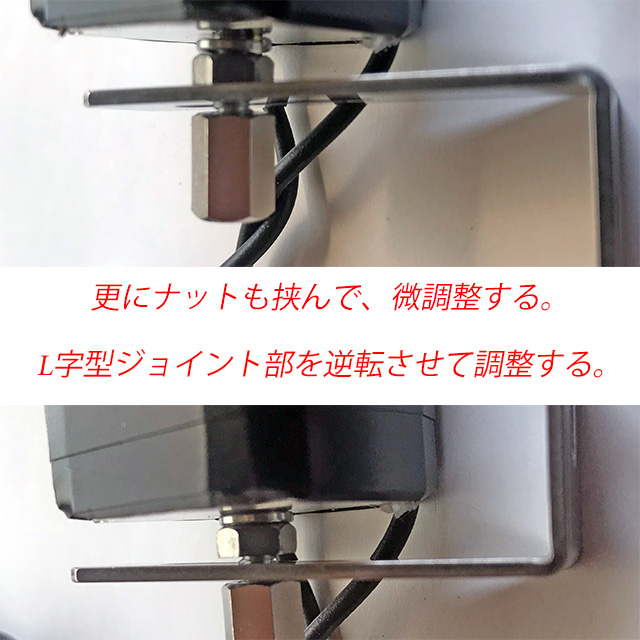

それでも届かない場合は、ナットも挟んで調整します。

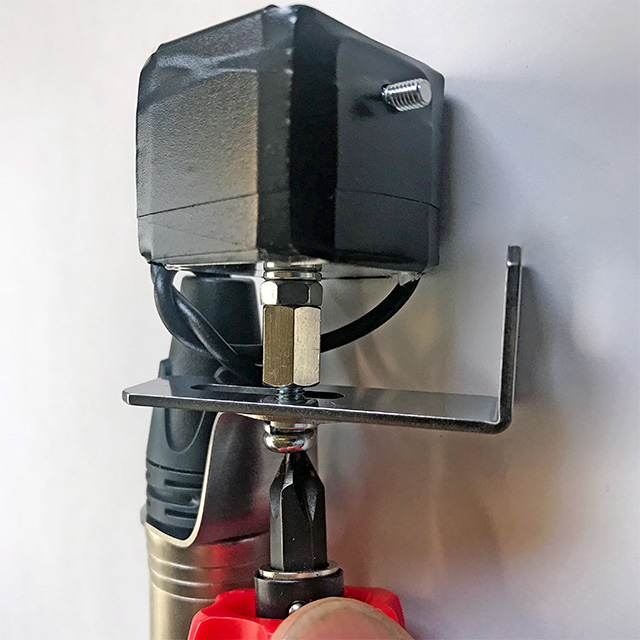

更には、長ナットと、キヤノン端子固定用ネジの間に、L字型ジョイント部を挟み、
正方向、又は逆転させ、胴の好適な固定ネジと、打撃面との距離を微調整します。

※ 更に長いM4長ナットを購入し、入れ替えるという方法もございます。

*−*−*−*−*−*−*−*−*−*−*−*−*−*−*−*−*−*−*

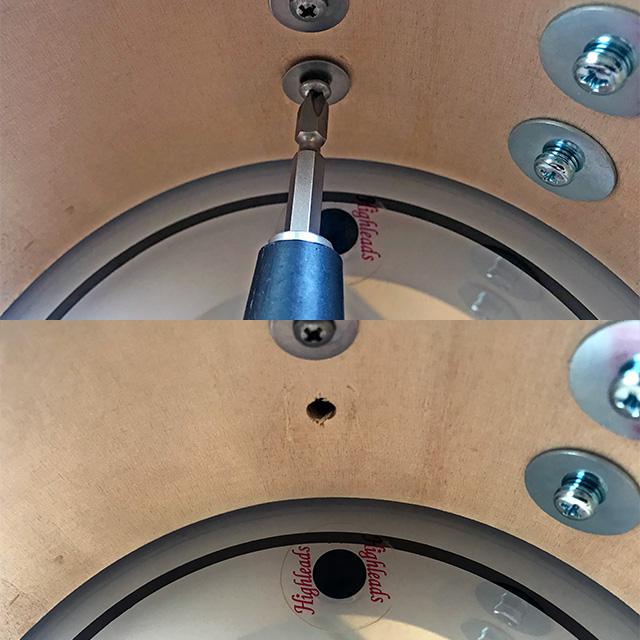

4. 胴などに固定用の穴を空けて、固定用ネジを確保する。

今回は、パール製のリズムトラベラーの8インチタムを
使用して、取り付け方の説明をさせて頂きます。
パール製のリズムトラベラーの8インチタムはNewCubeMic-Pとの
相性が良く、ラグの取付ネジを、そのまま調整無しで使用出来ます。

パーカッションの場合、打撃面から、大体写真下位の距離で、電動ドリルに
M4の穴を空けて、取り付けネジ用の穴を空ける必要が生じる場合が多いです。

*−*−*−*−*−*−*−*−*−*−*−*−*−*−*−*−*−*−*

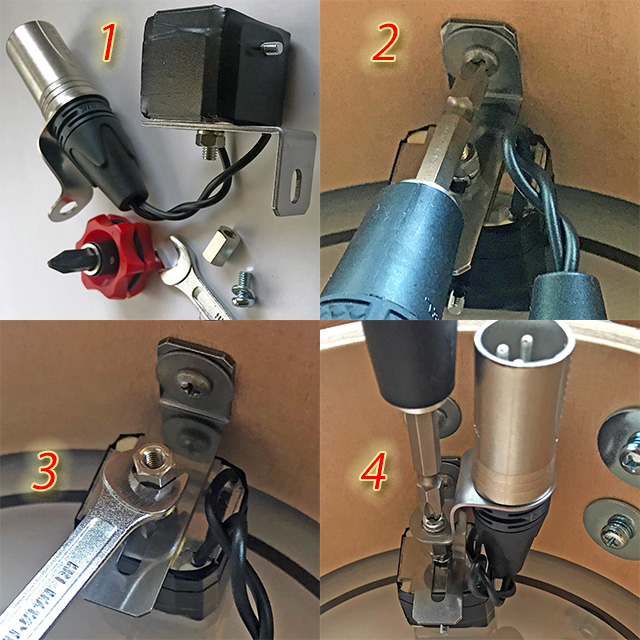

5. 本体を解体し、取り付けられる形にし、安定固定して設置する。

写真のような棒部の長い+ドライバーを用意して、ラグ取付ネジをNewCubeMic-P
本体部を越えてねじ込めるようにした上で、この例の場合、長ナットまで解体して
外し、L字型ジョイント部を胴に固定してから、長ナット・キヤノン端子の
ネジ固定を行います。パーカッション毎に取り付け方は異なります。

この例は、一番スムーズに設置できた場合ですが、微調整の項目を、
参照し、いろんな形にして、胴と打撃面の状況を熟慮しながら、
安定固定ができる設置方法を、自分でクリエイトして下さい。

*−*−*−*−*−*−*−*−*−*−*−*−*−*−*−*−*−*−*

6.共振磁性パッドの設置について

エレキギターの鉄弦に値する、この共振磁性パッドセットを打撃面に
接着しないと、NewCubeMic-Pは演奏をエレキ化する事が出来ません。
エレキ化する上で、非常に重要な設置の為、ご自分のセンスも加え、
下を熟読し、《どう設置するべきか》を、クリエイトして下さい!

*−*−*−*−*−*−*−*−*−*−*−*−*−*−*−*−*−*−*

a. 共振磁性パッドと、NewCubeMicとの距離について

この距離は、大体地面に逆さに置き、撮影したものが下、ヘッドを張って
撮影したものが上です。ヘッドは、微妙に盛り上がって居る為、下の方の
計り方では、1mmプラス微弱が良いでしょう。  張るヘッドに由り、
チューニングの張り加減に由っても、距離が変わります。

距離を縮める程、音量が上がる為、ノイズが少なくなります。

しかし強打する演奏を好むほど、振動幅に由り、共振磁性パッドと
NewCubeMicが接触してビビる可能性が高まります。

中心に近いほど、振動幅は大きくなり、隅に近いほど、振動幅は小さくなります。

ちなみに下写真は、エレキトラベルコンガの距離です。

これらの特性をよく考え、自分がどういう演奏をし、どんな音色を好むかを考えて、
共振磁性パッドの設置位置と、打撃面素材、チューニング、NewCubeMicの設置を
全て自分でクリエイトしていくのが、ハイリーズスタイルです。

ギタリストが弦高を気にしたり、ピックを選んだり、弦の太さをこだわるのと
全く同じであり、逆に、このこだわりが、マイサウンドの原点となりますので、
ハイリーズから、寸法や高さの限定をするつもりは、ございません。

*−*−*−*−*−*−*−*−*−*−*−*−*−*−*−*−*−*−*

b. 共振磁性パッドの接着

接着剤として、ウルトラ多用途SUクリアを推奨しております。

大体《一滴》と言える、押し付けてグリグリ回しながら押さえる内に
外側に0.5mm程度の外輪が盛り上がる程度の量の接着剤を、
共振磁性パッドを接着したいと決めた位置の中央に垂らします。

中央がずれないように、回しながら押し込み、ヘッドと共振磁性パッドの間に
気泡が残らないように接着剤を押し広げて行きます。外輪が出来る迄、接着剤が
満遍なくヘッドとパッドを接着したら、約1分間押さえ続けて、接着を支援します。

更に、外輪の盛り上がりを考えつつ、更に微量な一滴を中央に垂らします。

共振磁性パッドセット付属の《Highleadsロゴ付きシート》を、
約4分の3剝がして、中央の○印と共振磁性パッドを合わせながら
中央に垂らした接着剤を、中央から周りに押し広げて行きます。

中央に気泡が残らないように、押し広げてから、周囲のシートを、ヘッドに爪で
こすり付けるように気泡を除去して行き、完全な密着へと仕上げて参ります。

ヘッドの一部と化し、気泡が全く無い状態に、接着を行うように、心がけて下さい。

*−*−*−*−*−*−*−*−*−*−*−*−*−*−*−*−*−*−*

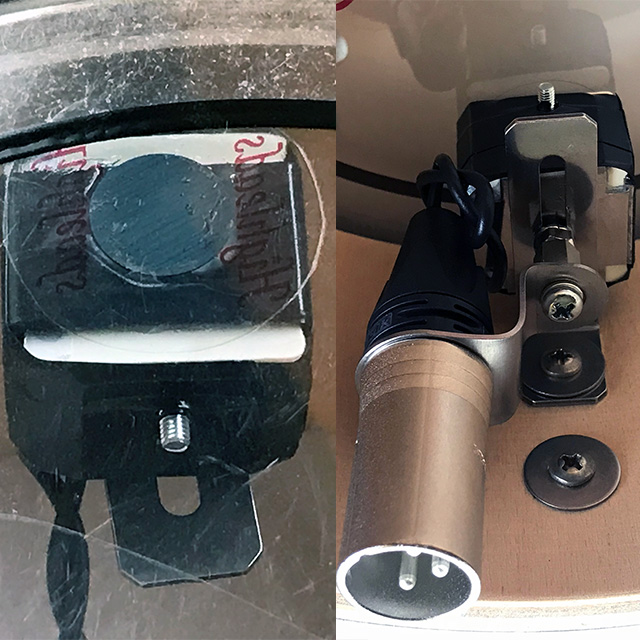

7. 本体部設置完成の状態

打撃面の好適な位置に、共振磁性パッドセットを接着して、
それに対して、NewCubeMic本体部を設置する事が鉄則です。

本体にキヤノン端子をネジ固定する事も、鉄則です。

何故ならば、ネジを以てキヤノン端子を固定する事に由り、
シールドが本体から繋がり、ノイズ除去が有効になるからです。

キヤノン端子(XLRコネクター)の配線は、AES (Audio Engineering Society) の
規格に従い、キヤノン端子自体にシールドが結線され、NewCubeMic本体の2線が、
ホット、コールドに結線され3線構造になっている為、本体を
解体組み立てる際に、シールドの結線を考えて組みたてて下さい。

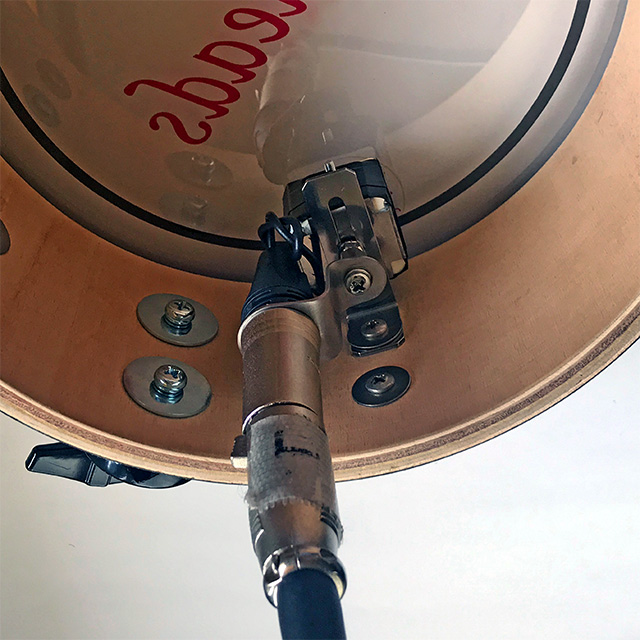

NewCubeMic-Pの使い方について


本製品のキヤノン端子は♂の為、キヤノン♀端子のケーブルを挿入して、
ミキサーのマイク入力。もしくはオーディオインターフェイスのアナログ入力
エフェクターやアンプの入力に、ケーブル反対側を挿し込んで増幅して下さい。

NewCubeMic-Pにて《空気を経由せずにエレキ化された演奏振動》が
出力機器(スピーカーかヘッドホーン)から《ダイレクト出力》されます。

《重要!》コンデンサーマイクではない為、ファンタム電源はOFFにする事!

ハイリーズの特性が《個別性》《克明な収音》であり、音造りに関しては
ユーザー様のクリエイティビティにお任せ致します。

ダイレクト出力が、大好きな人は、そのまま、生っぽくお使い下さい。

音を弄りたい人は、NewCubeMic-Pの収音をEQ等で作り込めます。

エフェクトが好きな人は、世界中のエフェクトを使用できます。

あたかもエレキギターのように、多くのアーティストが、
凡ゆるギターで、異なる音世界を世に出したように、
あなたという打楽器アーティストが、この無限の可能性から、
何をクリエイトするかは、あなたの中にしかありません。

ハイリーズは、あなたのクリエイティビティに可能性を提供するのみです。
